Б/У Автоматична вібропресувальна лінія Poyatos Prima L з БСУ (Іспанія). Не була у роботі, нова.

Б/У Автоматична вібропресувальна лінія Poyatos Prima L з БСУ (Іспанія). Не була у роботі, нова.

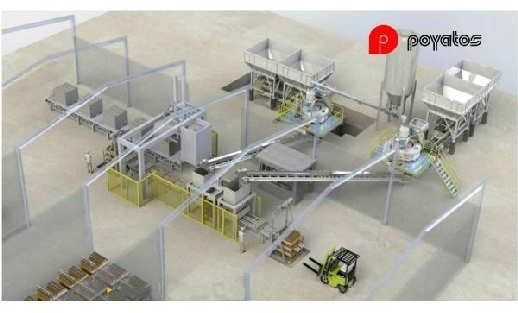

Пропозиція складається з наступних компонентів:

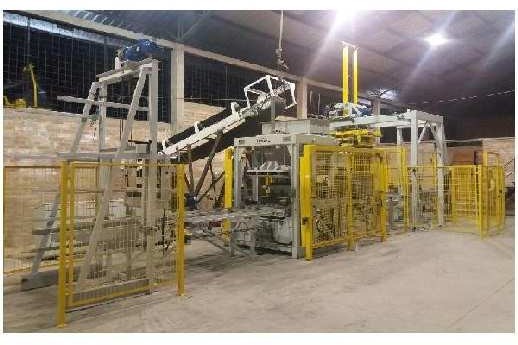

Вібропресувальна автоматична лінія Prima L,

Продуктивність максимум:

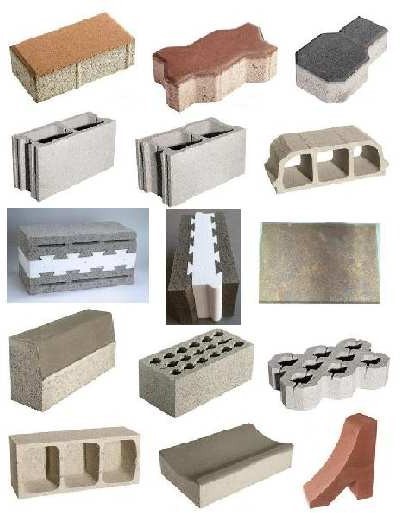

Безбарвної тротуарної плитки «цеглинка» 10*20*6 см – 100 м2 за годину (до 800 м2 за зміну 8 годин)

Кольоровий плитки цегла до 80 м2 на годину, до 650 м2 на зміну.

Порожнистий блок 40*20*20 см – до 7500 шт за зміну.



Устаткування для вставки полістирольних панелей у порожнистий блок (ручне)

Обладнання прес для колки порожнистих блоків Е600 (2 ножа, висота до 230 мм, ширина 600 мм) - виробництво «старого» блоку.

БСУ для лінії, основний та кольоровий шар.

Комплект прес-форм 6 шт. – 3 тротуарні плитки, 2 порожнисті блоки, 1 для бордюру.

Набір запасних частин для лінії.

Робочі піддони 1000 шт. (1080 * 560 * 40 мм)

______________________________________________________________________________________________________________________________________________________

Технічні параметри обладнання:

Вібропрес модель Prima:

Конвеєри та підйомники:

Податчик та конвеєр піддонів від преса до витягу та від опускача.

Щітка для чищення піддонів.

Підйомник 4 рівня по 2 піддони.

Опускач 4 рівня по 2 піддони.

Щітка для зняття фаски зі свіжих виробів.

Ручний пакетувальник.

Опорна конструкція пакетувальника 3*3*3 м, 4 колони.

Пульт управління лінією.

Електрокомплект обладнання.

Комплект безпеки для вібропресу за стандартом ЄС.

Площа для роботи вібропресу – 700 м2 плюс місце для БСУ (всередині чи зовні цеху).

Бункер для лицьового (кольорового) шару.

Приймальний бункер із датчиком контролю рівня.

Розподільний ящик з'єднаний з гідравлікою вібропресу.

Спеціальна система автоматичного підйому для виробництва тротуарної плитки заввишки 60 мм із кольоровим шаром.

Блок автоматики для синхронізації роботи з вібропресом.



Стаціонарний вібропрес Prima:

Розмір технологічних піддонів

Довжина 1080 мм

Ширина 560 мм

Висота 40 мм



Блок гідравліки:

Блок встановлений на подушках на пресі шасі.

Насос змонтовано окремо від блоку гідравліки.

Водяне охолодження.

Електроклапани Vickers

Потужність 12 Квт-1500 об/хв.



Шасі опорне преса:

Сталевий каркас, зварювання, обробка, фарбований.

2 хромовані напрямні штанги (обслуговування не потрібне).

4 колони для кріплення та підйому прес форми в роботі.



Вібраційний блок:

Станіна, що забезпечує вібрацію, приводиться в рух двома ексцентриками.

Постійне мастило маслом (мінімальне обслуговування, великий ресурс).

Приводиться в рух одним стандартним двигуном 7,5 кВт.

Двигун не зупиняється та не розганяється, а лише змінює швидкість обертання (це дозволяє уникнути пускового навантаження).

При низькій швидкості вібрація відсутня, таким чином двигун завжди працює в економічному режимі.

Під час пресування технологічний піддон спирається на сталеву пластину, яка за потреби легко замінюється.

Електронний перетворювач змінного струму.

Прес форма заповнюється на низькій частоті, а вібрація здійснюється на високій частоті з можливістю регулювання параметрів.



Автоматичний дозуючий блок із гідроприводом.

Замінна сталева плита, якою рухається розподільний ящик.

Розподільний привід забезпечує високу швидкість переміщення.

Завантаження постійно контролюється рухомим зондом.



Потужність вібратора 48 кН.



БСУ MF500 Turbo для основного шару.

Замінні лопатки мають амортизатори.

Розвантажується через поворотний люк в основі

Основа та бічні поверхні мають антиобразивну обробку

Завантаження 500 літрів/заміс

Готовий бетон 330 літрів/заміс

Двигун 18,7 КВт



Майданчик обслуговування БСУ (робиться покупцем самостійно за кресленнями Поятос із бетону або металу)

Шнек подачі цементу TS140 (цементний силос покупець купує на місці)

Ваги для цементу BTD 250

Автоматичний дозатор води

Похилий стрічковий конвеєр для подачі бетону СЕ500/L9,1

Блок управління БСУ та електрощит

Система безпеки БСУ



Система дозування інертних (пісок, щебінь):

Система дозування TD 2-2:

2 приймальні бункери встановлюються під основними бункерами, зробленими Покупцем за кресленням Поятос.

Розмір завантажувального вікна 2200*2200 мм

Розмір вивантажувального вікна 750*550 мм

Посилена конструкція

Вбудований вібратор для бункера



2 живильника дозатора AD500

Дозатор інертних матеріалів AD 500

Здійснює дозування та вивантаження

Стрічка плоска, ширина 500 мм

Потужність двигуна 0,75 Квт.



Транспортерна стрічка для піску та щебеню в міксер СЕ500/L10

Стрічка плоска, 500 мм завширшки

Довжина 10790 мм

Потужність електродвигуна 3 квт

Посилений приводний барабан, діаметром 320 мм, з редуктором, що плаває, укріплений на 2 підшипниках.

Подвійна металева сітка для відсіву негабаритного щебеню.



Система дозування за часом (розвантаження на стрічковий конвеєр)

Бункера для БСУ робляться покупцем дома за кресленнями Поятос.

Параметри:

Ємність відповідно до креслень

Розмір завантажувального вікна відповідно до креслень

Розмір вивантажувального вікна 750*550 мм

Загальна висота відповідно до креслень

Товщина сталевого листа відповідно до креслень – 3,4,6,8 мм залежно від зони.



Цементний шнек TS140

Довжина 5 ме тров.

Діаметр 140 мм.

Електродвигун 2,25 КВт.

Максимальний нахил 300



Ваги для цементу BTD 250

Тип – ваги із бункером.

Розвантаження через клапан із пневматичним поршнем.

Вібратор електричний

Максимальне завантаження 250 кг.

Оснащений програмованим блоком з індикатором показань.



Система автоматичного подавання води.



Похилий стрічковий конвеєр для подачі бетону у Вібропрес, СЕ500/L9,1

Стрічка ширина 500 мм, пласка.

Довжина 9190 мм.

Електродвигун 3 квт.

Посилений приводний барабан, діаметр 320 мм, з редуктором, що плаває, укріплений на 2 підшипниках.

Металева сітка для відсіювання негабаритного щебеню.



Пульт комп'ютерного управління БСУ та електрощит.

Вбудований програматор

Працює в автоматичному чи ручному режимі.

Усі елементи змонтовані у герметичному корпусі.

Всі електродвигуни мають систему захисту від короткого замикання, перевантаження та втрати фази.



Система безпеки відповідно до стандарту ЄС – система огородження всієї лінії, яка механічно та електронним способом перешкоджає доступу до робочої зони під час роботи обладнання.

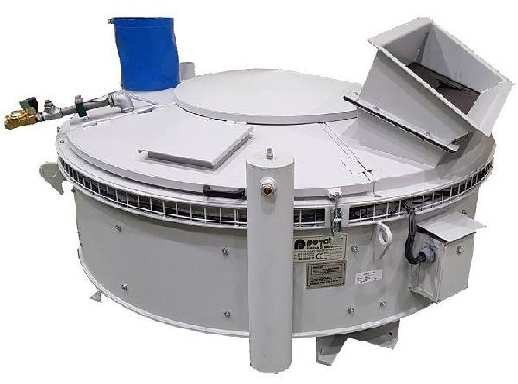

БСУ МР200 Планетарний для кольорового шару.

Система дозування за часом, розвантаження на стрічковий конвеєр

Бетонні бункери замовляються дома покупцем за кресленнями Поятос.

Параметри:

Ємність відповідно до креслень

Розмір завантажувального вікна відповідно до креслень

Розмір вивантажувального вікна 750*550 мм

Загальна висота відповідно до креслень

Товщина сталевого листа відповідно до креслень – 3,4,6,8 мм залежно від зони.



Приймальні бункери TD 2-2 (пісок, щебінь)

Встановлюються під основними бункерами, зробленими за кресленням Поятос.

Розмір завантажувального вікна 2200*2200 мм

Розмір вивантажувального вікна 750*550 мм

Посилена конструкція

Вбудований вібратор для бункера



Дозатор інертних матеріалів AD 500

Здійснює дозування та вивантаження

Стрічка плоска, ширина 500 мм

Потужність двигуна 1 л.с.



Транспортерна стрічка для піску та щебеню в міксер CE 500/ L10

Стрічка плоска, 500 мм завширшки

Довжина 10790 мм

Потужність електродвигуна 3 квт

Посилений приводний барабан, діаметром 320 мм, з редуктором, що плаває, укріплений на 2 підшипниках.

Подвійна металева сітка для відсіву негабаритного щебеню.



Майданчик обслуговування робиться покупцем за кресленням Поятос.

Шнек подачі цементу TS140 (цементний силос покупець купує на місці)

Ваги для цементу BTD 150

Автоматичний дозатор води



Дозатор рідких хімічних добавок з насосом

Дозатор за вагою сипучих барвників

Пульт управління та електрощит

Система безпеки БСУ



У цьому змішувачі використані запатентовані рішення.

Крім «планетарного» обертання лопат, частина лопаток переміщається традиційно (обертання по колу). Таким чином поєднуються переваги планетарного та турбінного змішувача, що дозволяє отримувати високоякісну однорідну суміш, дозволяє швидше перемішувати і вивантажувати бетонну суміш.



Дозатор за вагою сипучих барвників

Місткість основного бункера 333 кг (200 л.)

Зважування за допомогою тензодатчиків

Межа від 0 до 10 кг.

Вивантаження за допомогою пневмозатвора.

Подання шнеком через редуктор.

Ворошитель усередині бункера для уникнення злипання маси.

Кріплення над змішувачем, скіпом або стрічкою, що зважує.

Пульт керування та електрощит.

Вбудований програматор.

Автоматичний та ручний режим роботи. Усі елементи розміщені у герметичному блоці.

Всі двигуни мають захист від короткого замикання, перевантаження та втрати фази.



Система безпеки відповідно до Євростандарту.

Система механічних перешкод та електронного контролю для блокування доступу до робочої зони під час роботи обладнання.

Майданчик обслуговування БСУ – робиться покупцем самостійно за кресленнями з бетону чи металу.



Цементний шнек TS140

Довжина 5 метрів.

Діаметр 140 мм.

Електродвигун 2,25 КВт.

Максимальний нахил 300



Ваги для цементу BTD 250

Тип – ваги із бункером.

Розвантаження через клапан із пневматичним поршнем.

Вібратор електричний

Максимальне завантаження 250 кг.

Оснащений програмованим блоком з індикатором показань.



Система автоматичного подавання води.

Похилий стрічковий конвеєр для подачі бетону у вібропрес, СЕ500/L9,1

Стрічка ширина 500 мм, пласка.

Довжина 9190 мм.

Електродвигун 3 квт.

Посилений приводний барабан, діаметр 320 мм, з редуктором, що плаває, укріплений на 2 підшипниках.

Металева сітка для відсіювання негабаритного щебеню.



Пульт комп'ютерного управління БСУ та електрощит.

Вбудований програматор

Працює в автоматичному чи ручному режимі.

Усі елементи змонтовані у герметичному корпусі.

Всі електродвигуни мають систему захисту від короткого замикання, перевантаження та втрати фази.



Система безпеки відповідно до стандарту ЄС – система огородження всієї лінії, яка механічно та електронним способом перешкоджає доступу до робочої зони під час роботи обладнання.



Прес форми.

Механічна компенсація при піднятті

Підтримка на пневмо подушках

Надійна фіксація під час встановлення



В) Конвеєри та підйомники

Податчик та конвеєр піддонів до витягів, гідравлічна система з фіксатором безпеки



Щітка для очищення п оддонів - циліндрична обертова.



Підйомник на 4 рівні по 2 піддони

Автоматична робота

Редуктор з гальмом

Система блокування безпеки



Опускник на 4 рівні по 2 піддони

Автоматична робота

Переміщення вгору та вниз за допомогою електродвигуна з редуктором та системою гальмування

Блокуюча система безпеки



Щітка для зняття фаски зі свіжовідформованих виробів - циліндрична, що обертається.

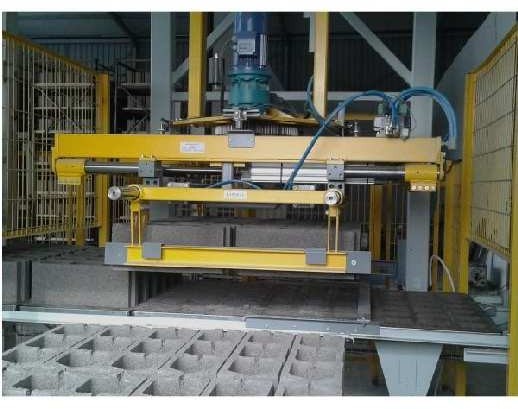

Пакетувальник ручний

Захоплення одночасно з 2-х технологічних піддонів

Управління з пульта

Автоматична система зближення

Роботу виконує 1 особа без докладання фізичних зусиль

Швидкість роботи достатня для синхронної роботи з вібропресом



Шасі пакетувальника на 4 колонах, 3*3*3 м

Пульт керування.

Можливість автоматичної та ручної роботи

Всі двигуни захищені системою автоматичного розподілу від короткого замикання, перевантаження та втрати фази.

Безконтактні кінцеві вимикачі



Напівавтоматичний колочний прес Е600 з 2-ма ножами (виробництво колотих блоків)

Параметри:

Напівавтоматичний режим роботи

Висота розколюваних блоків 230 - 40 мм.

Ширина розколюваних блоків до 600 мм.

Двигун 5 кВт.

Гідравлічний тиск: 115 кг/см2

Зусилля відрізу 17500 кг.

Продуктивність 6 блоків за хвилину (швидкість залежить від навички роботи оператора).
