Мобільний бетонний завод Polygonmach Mobile - 160 м3 / год Туреччина

Офіційний представник виробника - Турецької компанії Polygonmach Makina пропонує високоякісне обладнання за мінімальними цінами та зручними умовами постачання.

Офіційний представник компанії-виробника пропонує Мінімальні Заводські ціни.

Доставка обладнання у будь-який регіон чи країну.

Виробник проводить шеф-монтаж та навчання персоналу.

Для отримання комерційної пропозиції надішліть, будь ласка, запит на наш E-mail.

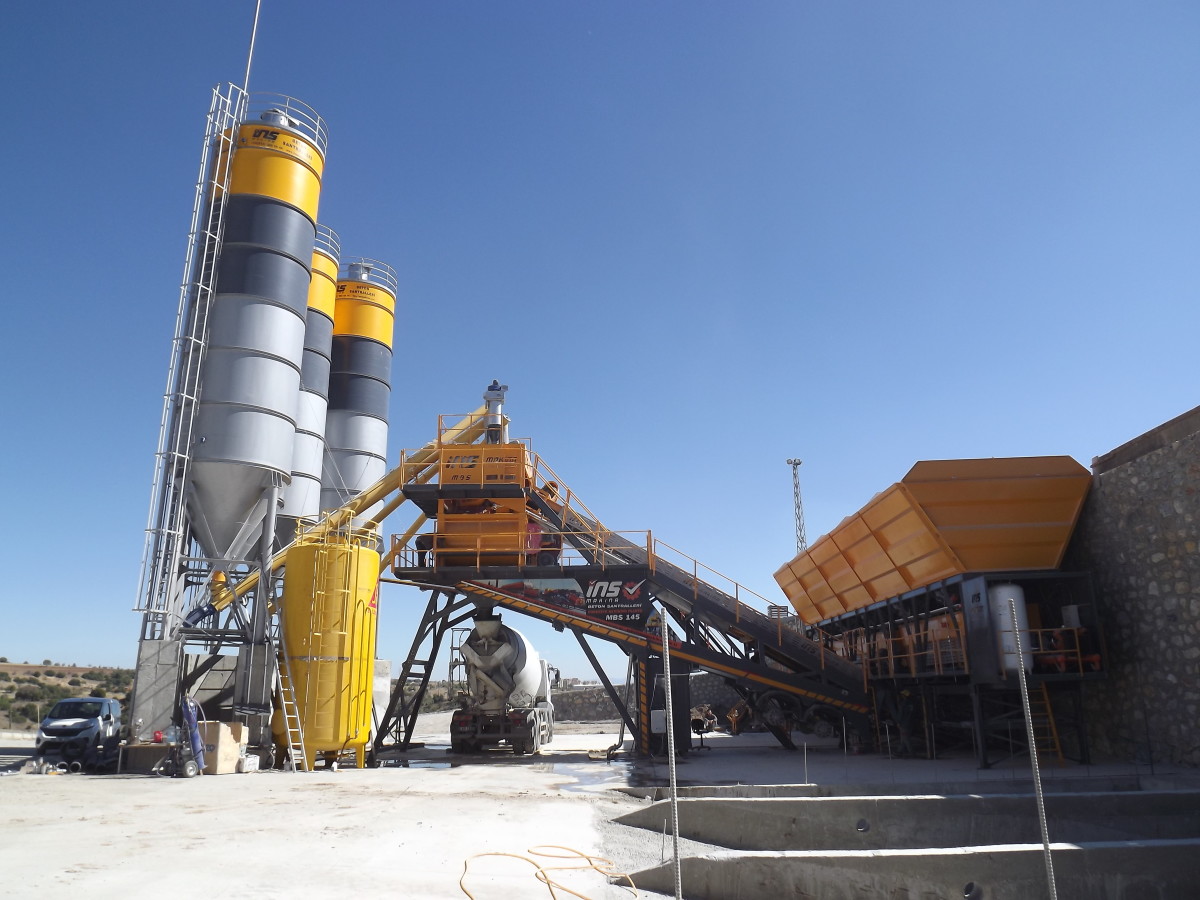

Мобільний бетонний завод Polygonmach Mobile 160 м3/год Туреччина.

Характеристики:

        Бункери інертних матеріалів – 4 х 40 м3

Бункер зважування інертних матеріалів – 7 м3
Конвеєр подачі матеріалу – 1500 x 15.000 мм
2-вальний міксер із системою мастила – 4,5 м3 готової суміші
Бункер для зважування цементу – 2500 кг
Система подачі води – 2000 л.
Система подачі хім. добавки – 100 л.
Пневматична система.
Кімната управління, кондиціонер
Промисловий комп'ютер, принтер
Мобільне шасі, платформа 2 платформи осі* 4 колеса
Цементний силос – Опція
13 Цементний шнек

14 Фільтр силосу – 24.5 m2 площа фільтрації та аксесуари

15 Датчики, контроль рівня, інші системи

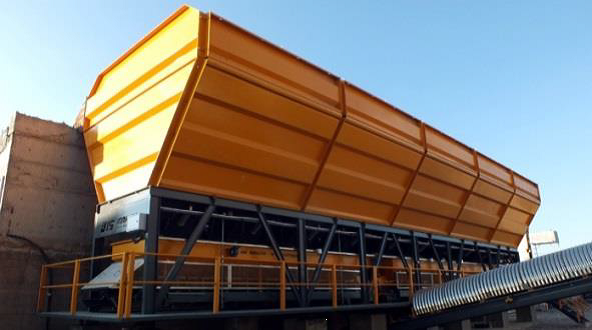

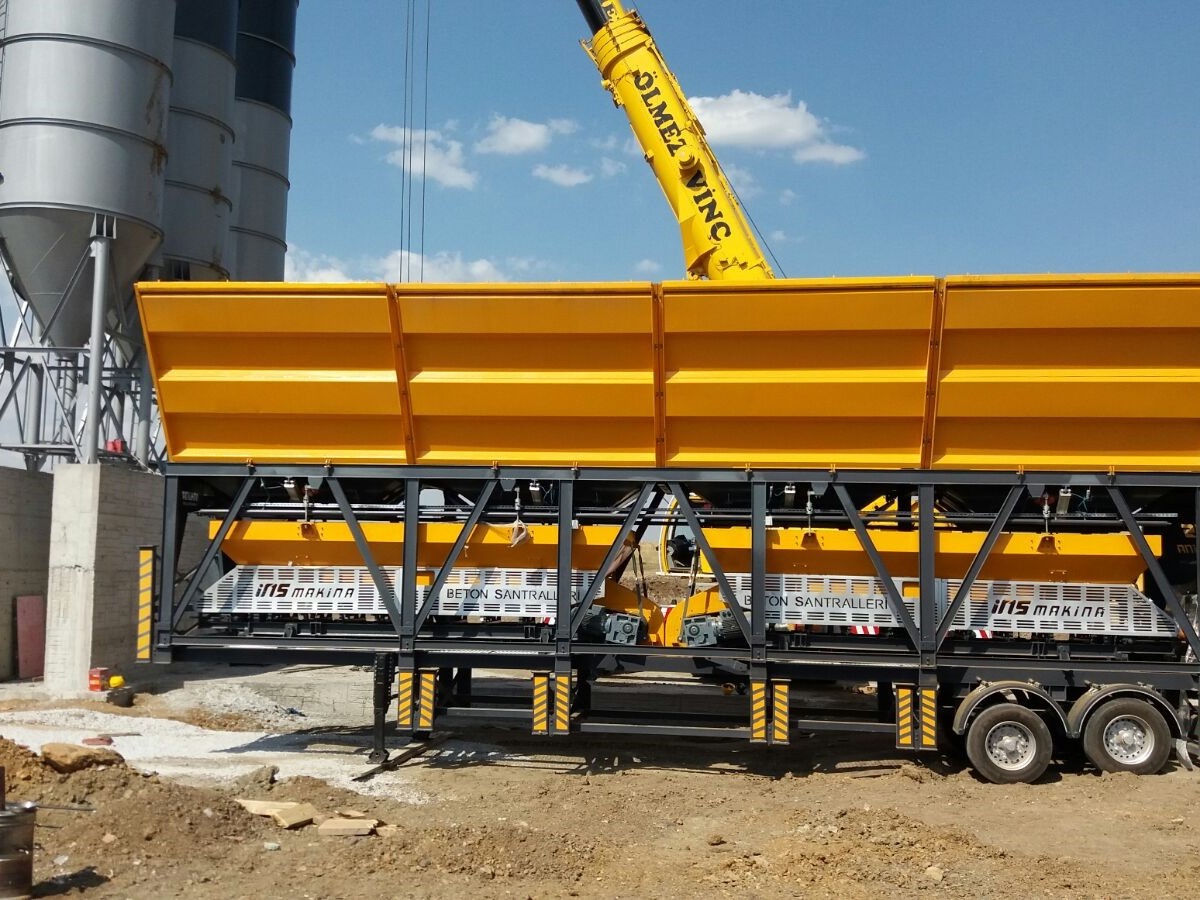

1 - Бункери інертних матеріалів:

Об'єм: 160 м3

Кількість: 4 x 40 м3

Метал: St 37 - 5-6 мм, гофрований лист.

Розвантажувальні заслінки: 4

Розвантаження: Електропневматич. циліндри: 800 x 300 мм, BRAND: REXROTH

Основний корпус посилено.

Вібратор пісочного відділення: 2 шт., 0.5 кВт

Vibrator Brand: OLI (Italy), Model: MVE 500/3

Повітряний балон.

Платформа обслуговування.



2 - Бункер зважування інертних:

Зважуюча здатність: 10.000 кг

Матеріал: St 37 – 5 мм листовий метал

Вібратори: 2 шт., 0.5 Kвт

Brand: OLI (Italy), Model: MVE 300/3

Тензодатчики: 4 шт, 7000 кг/кожн.

Подвійне з'єднання як із кріпленням, так і з ланцюгом.



3 - Конвеєр подачі матеріалу:

Розмір: 1000 x 12.000 мм

Шасі: з листового металу – 4 мм

Електричний двигун : 25 kвт, 1450 rpm, EMTAŞ

Редуктор: DİŞSAN, посилений

Підшипники: FAG або SKF Brand

Посилений корпус для тяжких умов.

Стрічка: EP 125, Шарів: 4, Товщина: 10 мм

Виробник: DERBY

Кнопка аварійної зупинки.

Привідні барабани: Ø350 мм, товщина 5 мм.

Вкриті гумою.

Ходова платформа з одного боку та покриття включені.

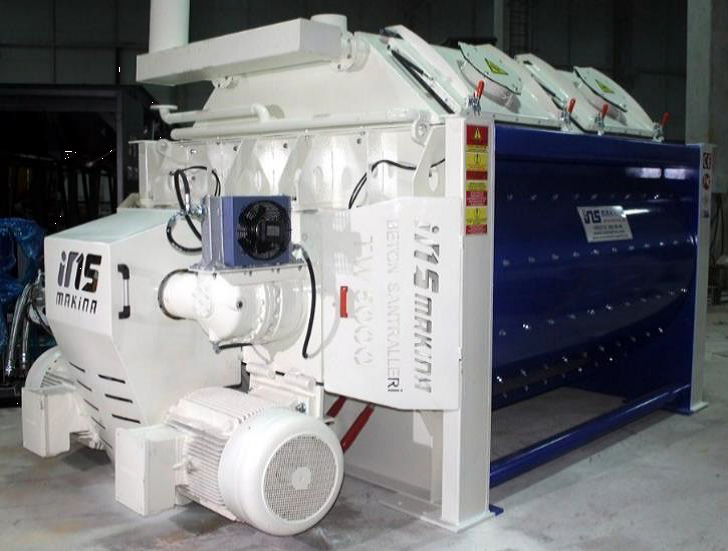

5- Міксер: 2-вальний.

Об'єм завантаження: 6,75 м3

Об'єм вивантаження: 4.5 м3



Двигун: 2*75 kвт, 1450 rpm (EMTAŞ or equivalent Brand – Turkey)

Редуктор: Посилений тип (DİŞSAN or equivalent Brand – Turkey)

Плита нижньої та бічної стінки -протиковзне покриття HARDOX 450 лист (SSAB – SWEDEN) товщина 12 мм, міцність понад 450 HBW;

Змішувальні леза спірального (шнекового) типу, зносостійкий метал.

Змішувальні та скребкові леза NI-HARD Cast Iron, твердість: 700 HBW

Гідравлічний блок із ручним насосом для аварійного відкриття розвантажувальних дверей;

Всі частини редукторів і підшипників, що рухаються, постійно змащуються масляною лазнею;

Верхня кришка (500 mm) з двома оглядовими люками і двома дверцятами, що відкриваються, з широким доступом. Пневматичні стандартні розвантажувальні двері з трьома кінцевими вимикачами (відчинено, напіввідкрито, закрито).



Модульна інспекційна платформа з під'їзними сходами та поручнями. Двигуни, що змішують, з ізоляційними матеріалами класу H, клас захисту: IP55.

Автоматична система мастила: IP55.

Привід гідравлічний: Клас ізоляційних матеріалів H, Ступінь захисту IP55,

Двигун гідравліки: 3.2 kвт

Автоматична система мастила встановлена.

Підшипники: FAG або SKF Brand - GERMANY

Внутрішня поверхня розвантажувального ковша покрита листовим металом зносостійким HARDOX 450 - 12 мм.



5 – Цементна ємність

Об'єм: 2500 кг

Матеріал: St 37 – 4 мм

Вивантаження дросельною заслінкою із пневмо-циліндром. (WAM Brand – ITALY)

Гнучка сполука, з тензодатчиками, 3 шт, 1500 kg/кожн. (Brand: ESIT)

Вібратор : 1 шт., 0.25 кВт, (Brand: OLI - ITALY), Model: 200/3

Тензодатчики, 3 шт., 1000 кг/кожн. ZMC(HOLLAND)



6 – Система подачі води

Місткість: 2000 л.

Матеріал сталь St 37 – 4 мм

Вода подається за допомогою пневмо-заслінки. (WAM Brand – ITALY)

Тензодатчики, 3 шт., 1000 кг/кожн.



7 - Блок хімічної добавки

Об'єм: 100 л.

Сталева St 37 – 4 мм

Подача через пневмо-клапан (WAM Brand – ITALY)

Тензодатчики, 1 шт., 100 кг.



8 - Пневмо-система.

Балон стисненого повітря: 1500 л.

Type : Поршневий компресор з ремінним приводом

Мотор: 8.5 кВт

Тиск повітря: 10 Bar



9- Кімната управління:

Розташована на шасі заводу

Стіни виконані із сендвіч-панелей завтовшки 40 мм. 9000 BTU.

Кондиціонер.



10- Комп'ютерне управління SCADA:

Система автоматизації включає:

* Панель живлення та перемикачі

* Контрольні клеми дозування

* Автоматичний блок управління

* Програмне забезпечення

* Панель управління

* Комп'ютер, екран та плотер (марка HP)

* Панель ПЛК (марка SIEMENS) Електронними компонентами є SIEMENS.

- Завод повністю автоматизований та система контролюється на ПК.

- Система оснащена електроустановочними пристроями та датчиками Siemens. Віддалені станції з розподіленими станціями введення-виведення також є частиною автоматизації підприємства.

- Розширені програми ПЛК та алгоритми управління помилками забезпечують високу чутливість при зважуванні та дозуванні навіть за максимальної потужності.

MCC та панель команд побудовані для всіх умов роботи та оснащені електричними захисними системами.

- Оператор може налаштувати всі параметри, ввести дані та виконати операції калібрування на сенсорному екрані. Вся інформація про процес, виробництво та збій також видно і може бути роздрукована оператором.

Оператор може вибирати між автоматичними та ручними операціями на дисплеї. Цифрові індикатори дозволяють оператору відстежувати значення напруги та струму на екрані.

- Система забезпечує подання інформації у реальному часі для оператора. Це забезпечує швидку та безпечну підготовку до роботи.

- Система, що включає програмне забезпечення ПК SCADA, принтер, ДБЖ, дозволяє оператору виконувати всі функції управління, приймати звіти, виявляти збої і т. д. на екрані ПК з підтримкою візуалізації.

- Оператор може запровадити великий обсяг заявок, запровадити всю інформацію про клієнта та відвантаження до системи, де виробнича інформація зберігається протягом одного року.

- Віддалене обслуговування можливе через Інтернет.

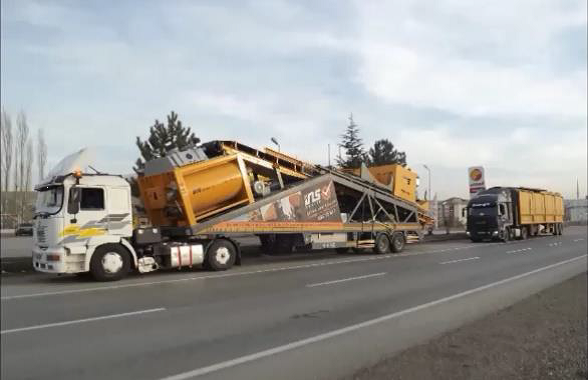

Мобільне шасі та рама конструкції:
Матеріал корпусу: NPI 240 мм

Сталевий профіль.

Висота розвантаження: 4,2 метра

Оглядова платформа, парапети та решітки включені.

Усі точки змішувача та вагові бункери доступні та відповідають стандартам CE.

На шасі присутні 2 осі по 4 шини. + 1*4 шини

Головний трейлер з'єднаний з підйомно-транспортним засобом для підлоги за допомогою штифта (3,5 дюйма)



12 - Цементний силос (Опція-1)

Тип: Вертикальний, Болтовий.

Об'єм: 100 т (Або інший).

Матеріал та товщина конуса: St 37 - 6 мм

Матеріал та товщина листового матеріалу корпусу: St 37 – 4-5-6 мм

Матеріал та товщина даху: St 37 – 4- мм

Труба подачі: Ø 114 мм

Закриті сходи.

Дах оточений парапетами відповідно до норм РЄ.

Основний корпус посилено сталевим профілем NPU.

У разі типу з болтовим кріпленням 2 шт.

Силоса можуть перевозити 1 шт.

Вантажний автомобіль або контейнер.



13- Цементний шнек (Опція)

Розмір: Ø 323 x 10.000 mm

Мотор: 15 кВт

Brand : WAM (Italy)



14- Фільтр силосу (OPTIONAL)

Площа фільтрації: 24.5 м2

3 електромагні. Клапана із пнево-очищенням.

Витрата повітря 4,5 Nmc/год, Brand: WAM (Italy)

Він повністю реалізується з AISI 304 (виключена пластина елемента) з фланцевим корпусом фільтра для кріплення до силосу з набором із 24 болтів



15- КЛАПАН БЕЗПЕКИ, ІНДИКАТОРИ РІВНЯ, АКСЕСУАРИ (Опція)

Запобіжний клапан, Індикатори рівня: 2 шт.,

Для максимального та мінімального рівнів.

Двостулковий клапан.

Насадки

Brand : WAM (Italy)



16- Агрегатний конвеєр, що подає щебінь та пісок в бункера (Опція)

Наші пересувні агрегатні конвеєри, що подають, можуть переміщатися тільки за допомогою транспортного засобу, як наші мобільні бетонні заводи. У разі використання пересувних конвеєрів для попереднього подавання агрегатів усувається необхідність будівництва завантажувальної рампи, тому інвестиції в інфраструктуру робочого майданчика зводяться до мінімуму.

Місткість бункера: 7 м3

Розмір конвеєра: 800 x 20.000 мм

Мотор: 7.5 кВт



Комплектація заводу Mobile 160:

Бункери інертних матеріалів 4*40 м3
Бункер зважування інертних 7 м3
Конвеєр ваговий 1000 мм*12000 мм.
2-х вальний міксер 4,5 м3.
Цементна ємність 2500 кг.
Водяна ємність 2000 л.
Система хім. добавки 100 л.
Комп'ютер керування.
Повітряний компресор.
Мобільне шасі.


Гарантія 24 міс.
