Радіальний конвеєр Автоматичний Телескопічний PTRC1000, 1000 т/год, PolygonMach Туреччина

Автоматичний телескопічний радіальний конвеєр PTRC1000, 1000 т/год, PolygonMach Туреччина.



Комплект постачання:

Радіальний телескопічний конвеєр PTRC 1000

Продуктивність 1000 т/год при швидкості 1 м/с

Шевронний телескопічний радіальний конвеєр 1000x55000 мм

Шевронна конвеєрна стрічка

Завантажувальний бункер 1,5 м3

Захисне покриття конвеєрної стрічки для пилоподавлення

Система водяного пилоподавлення в жолобах

Поворотний жолоб на 360 °

Магнітний сепаратор у точці подачі

Дистанційне керування

Електрична та електронна панель (SIEMENS)

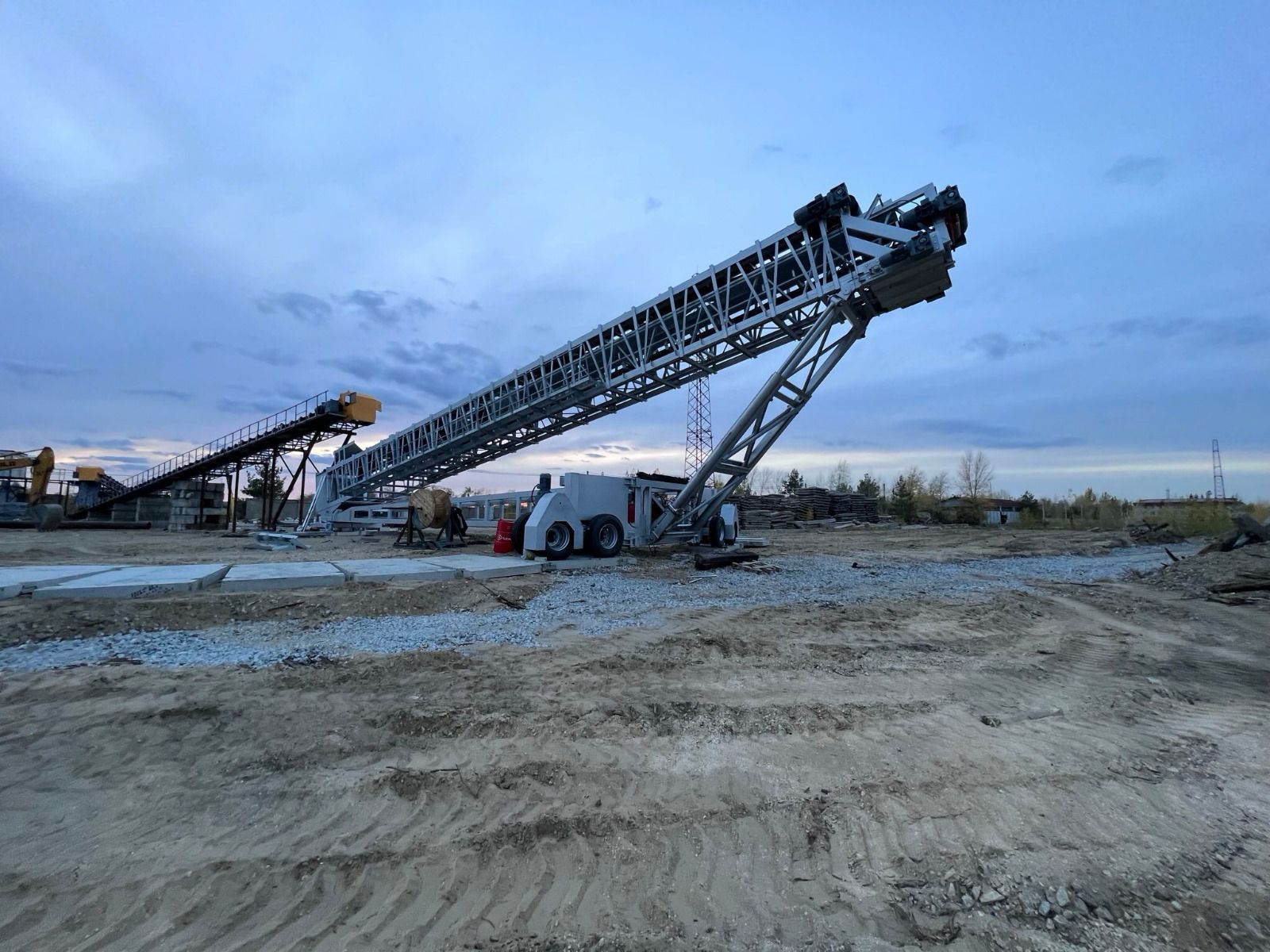

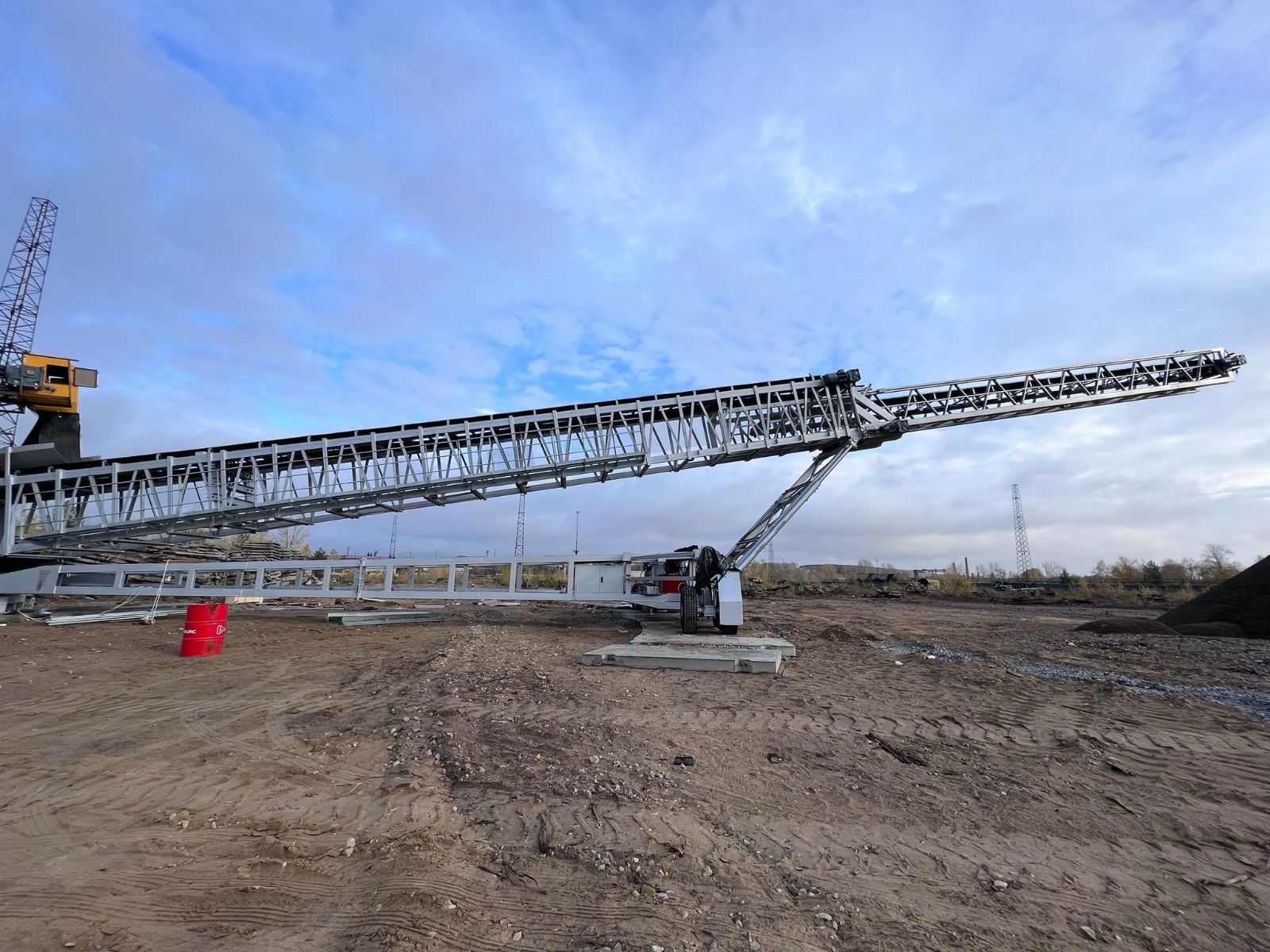

Серія PolygonMach PTRC – Телескопічний радіальний конвеєр

Телескопічні радіальні конвеєри серії PolygonMach PTRC призначені для високопродуктивної обробки матеріалів, забезпечуючи ефективне складування та контрольоване вивантаження. Універсальні конвеєри можуть бути адаптовані до вимог замовника по довжині, ширині стрічки та продуктивності.

Основні характеристики та Переваги:

Індивідуальна конструкція – Доступні стрічки шириною від 500 до 1500 мм та регульованої довжини відповідно до конкретних вимог проекту.
Регульована швидкість стрічки:
Ухил – швидкість від 0,1 до 3,2 м/с, гідравлічна система регулює ухил від 3° до 23° для гнучкого вивантаження матеріалу.

Висока продуктивність штабелю:
Точне вивантаження – Забезпечує ефективне управління штабелем, зменшуючи сегрегацію у точці вивантаження та підвищуючи якість продукції.

Удосконалена система обробки матеріалів – жолоб, що обертається на 360° для точного розміщення матеріалу, мінімізації втрат та підвищення ефективності.
Надійна робота – Міцність – Компоненти промислового класу, додаткове оцинкування та стандартні стрічки TS 542 забезпечують довговічність у складних умовах.
Додаткова система пилоподавлення – Системи водопридушення та покриття стрічок доступні для мінімізації викидів пилу.
Автоматизована система безпечної експлуатації – Електронна панель Siemens, блок керування зі ступенем захисту IP68 та функція дистанційного керування для простоти використання.
Посилене очищення – Функції безпеки – Вбудовані скребки для стрічки, обертові щітки та парашутне запобіжне гальмо забезпечують плавну та безпечну роботу.


Серія PTRC пропонує гнучке та ефективне рішення для транспортування сипких матеріалів з точністю та надійністю у кар'єрах, портах та на промислових підприємствах.



Технічні характеристики:

Система приводу із прямим приводом

Барабан приводу 500:12 мм з гумовим покриттям

Редуктор серії Yılnaz KR - напруга 50 Гц - 380 В

Тип станини: чавунна, серії SNH, з додатковим мастилом

Платформа: двостороння, з напрямними на стрічці

Стрічка: TS 542 Norm, 4 шари, ширина 4/2,12 мм

Напрямна на рулоні

12 блоків, ролики 5 дюймів. Cena серії C під кутом 35 градусів

Номінальна продуктивність 500-2000 т/год (0,5-3,2 м/с)

Стандартний шворень 2,5 дюйми

Забарвлення: промислова фарба - 140 мкм на антикорозійному шарі Henpel 5005 RAL

Збільшена висота штабеля 24,5 m

Висота складу, що опускається, кут нахилу конвеєра

Максимальна ширина стрічки 1000:35000 мм.

Телескопічна ширина стрічки 800:2000 мм.

Діаметр барабана 500 мм, запобігає налипанню матеріалу

Максимальна потужність мотор-редуктора стрічки 2*45 кВт:

Максимальна потужність мотор-редуктора стрічкового конвеєра 2*30 кВт:

Загальна потужність 310 кВт



Транспортна вага 30 тонн

Транспортний габарит 4400:38300:3500 мм

(Модуль встановлюється у замовника)



Управління: повністю автоматичне, з керуванням від мережі

Автоматизований компонент Siemens

Гідравлічні домкрати для підйому

Скрепер доступний на основній стрічці та приймальному бункері

Очищення: обидві стрічки оснащені скребком, що очищає, під приводним барабаном для транспортерної стрічки.

Щітка, що обертається, для приймального жолоба шевронної стрічки в комплекті

Розвантажувальний жолоб для стрічкового конвеєра в комплекті

Запобіжне парашутне гальмо з гравітацією

Панель управління: РК-дисплей та резервна панель управління

Максимальна швидкість конвеєрної стрічки 3,2 м/с

Тип джерела живлення: електричний

Точка буксирування для мобільного пристрою, шкворень, що буксирується, 2,5 дюйма



Довжина у стислому вигляді 36 500 мм

Довжина у розкладеному вигляді 55 000 мм



Тип управління: керований за допомогою Renote

Механізм ринви: обертається на 360 градусів

Максимальна висота в положенні ринви 20 футів

Максимальний нахил робочої стрічки 23 градуси

Максимальний нахил робочої стрічки 3,5 градуси

Блок управління: IP68 Панель - Двері, що охолоджують, включена

Поворотна колісна база під завантажувальним бункером

Жорстка колісна база збоку від висувного конвеєра

Гідравлічні висувні опори (аутригери) Зона бункера. Забезпечують жорстку фіксацію установки у польових умовах.

Гідравлічні висувні опори (аутригери)

Сторона конвеєра. Забезпечують стійкість та рівновагу під час роботи.

Сітка з гідравлічним керуванням



Поворот розвантажувального жолоба.

На кінці ствола вертикальний телескопічний рукав з поворотним вузлом для спрямування потоку вугілля, що виходить із конуса.



Кут повороту 360 °.

На відстані 4 м від колеса опорної колони висота проїзду залізничного локомотива повинна становити не менше ніж 5,6 м - 6 м.



Гарантія 24 місяці.
