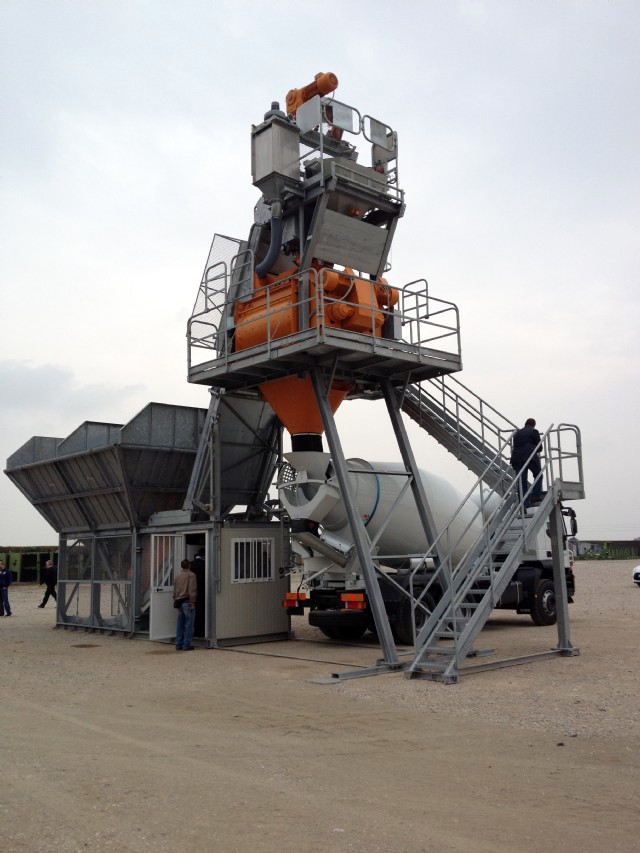

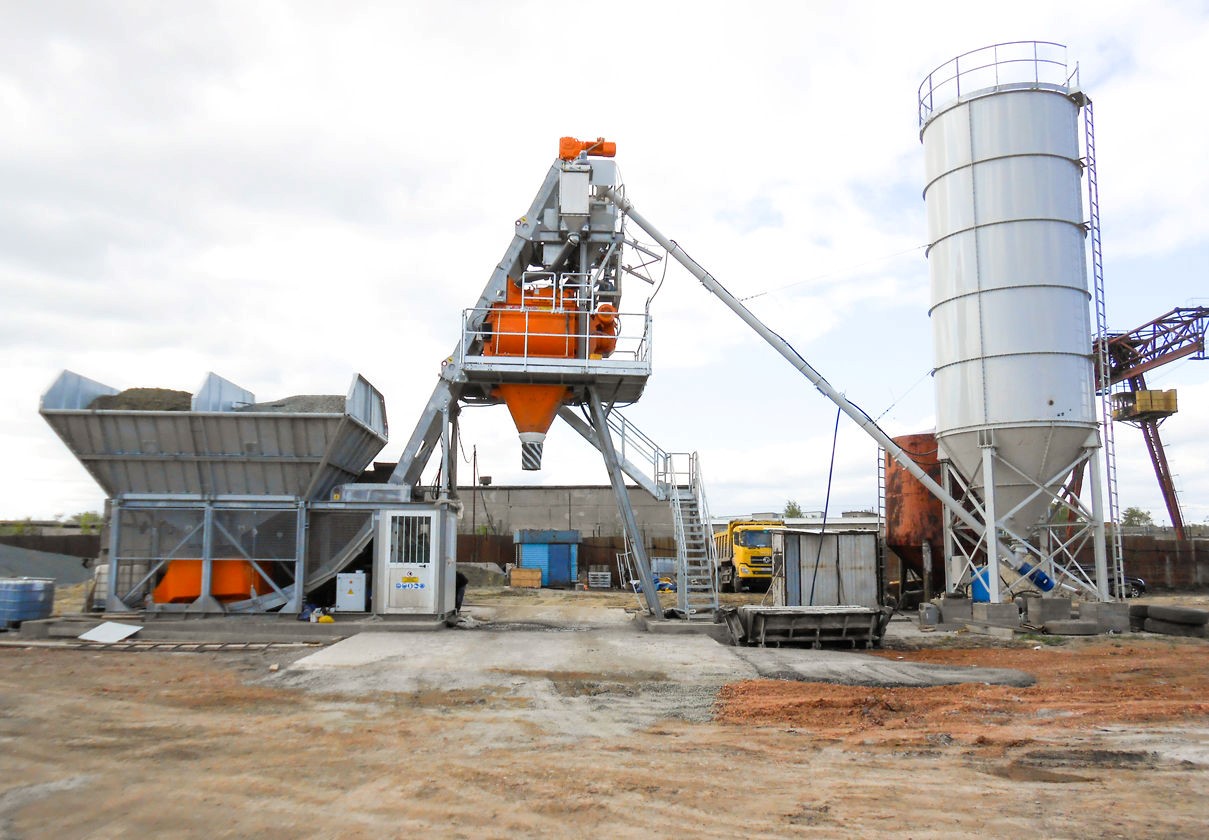

Стаціонарний бетонний завод Polygonmach S 30 (30 м3 / год)

Стационарный бетонный завод Polygonmach S 30 (30 м3/час)
Производительность 30 м3/час уплотненного бетона.

Подача инертных материалов - транспортерная лента.

1

Бункеры агрегатных материалов – 4 x 15 m3

2

Бункер взвешивания агрегата – 3000 кг

3

Конвейер подачи агрегатных материалов - 600 x 13.000 mm

4

Конвейер загрузки материала – 600 x 20.000 mm

5

Опорная рама бункеров

6

Миксер – платформа и опоры.

7

1-но вальный миксер (Опция 2-х вальный или Планетарный) и система смазки – 0,5 m3

8

Цементная взвешивающая емкость - 400 kг

9

Система взвешивания воды – 200 л.

10

Система взвешивания хим. добавки – 10 л. оцинкована

11

Пневматическая система

12

Комната управления с кондиционером.

13

Компьютер управления, принтер.

14

Цементный силос – 60 т. (Опция)

15

Цементный шнек (Опция)

16

Фильтр силоса – 24.5 m2 площадь фильтрации (Опция)

17

Датчики уровня, клапаны давления и др. Компоненты. (Опция)





1. – Бункеры агрегатных материалов :
Объем: 60 м3

Количество отсеков: 4 x 15 м3

Материал корпуса: St 37 - 5-6 мм, гофрированный лист.

Количество разгрузочных ворот: 8

Разрядное управление воротами: Электропневматические ворота Цилиндры: 800 x 300 мм, BRAND: PEMAX

Основной корпус усилен от деформации.

Вибратор песочного отделения: 2 шт., 0,37 кВт

Вибратор OLI ( Италия), Модель: MVE 300/3

Воздушный аккумулятор включен.

Платформа обслуживания (с одной стороны).



1  – Агрегатный весовой бункер:
Взвешивающая способность: 3 000 кг

Материал корпуса: St 37 - 5 мм листовой металл

Вибраторы: 2 шт., 0,37 кВт,

Вибратор : OLI ( Италия)

Модель: MVE 300/3

Оснащена тензодатчиками: 4 шт.,

3000 кг / каждый, Марка: PULSE

Двойное соединение как с крепежом, так и с цепью



2.  Агрегатный конвейер:
Размеры конвейера: 600 x 13.000 мм

Материал корпуса: NPU 140 мм

Стальной Профиль Steel C.

Электродвигатель: 11 кВт,

1450 об / мин, EMTAŞ Марка

Редуктор: DİŞSAN, усиленный

Подшипники: FAG или SKF  Усиленный корпус.

Лента: EP 125, Количество слоев: 4,

Толщина ленты резины: 10 мм

Производитель: DERBY

Кнопка аварийного останова включена.

Приводные барабаны: Ø320 мм, толщина 5 мм.

Приводные барабаны покрыты резиной



 3  – Конвейер подачи агрегатных материалов :

Размеры конвейера: 600 x 20.000 мм

Материал корпуса: гнутый листовой металл - 4 мм

Электродвигатель: 18 кВт, 1450 об / мин, марка EMTAŞ

Марка: DİŞSAN, усиленный тип

Подшипники: FAG или SKF Brand

Используются усиленные корпуса.

Лента: Качество EP 125, Количество слоев:4, Толщина ленты резины: 10 мм

Марка: DERBY

Кнопка аварийного останова включена.

Приводные барабаны: Ø320 мм, толщина 5 мм.

Приводные барабаны покрыты резиной.

Ходовая платформа с одной стороны и крыша над лентой включены.



4  – Агрегатный накопительный бункер :

Объем: 0,5 m3

Сталь листовая: St 37 - 5 mm

Вибратор: 1 шт., 0.18 kW,

Brand: OLI (ITALY), Model: 200/3

Блок выгрузки : Электропневматический цилиндр: 100 x 250 mm, BRAND: PEMAX



5  – Платформа миксера и опоры:
Стальной профиль: NPI 240 mm

Высоты выгрузки: 4.2 m.

Смотровая платформа – 2 уровня, парапеты.

 Все точки смесителя и весовые бункеры доступны и соответствуют стандартам CE.

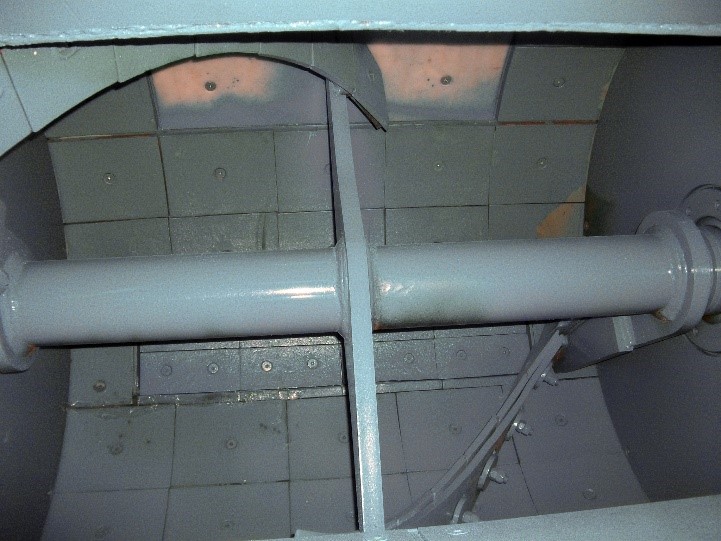

7- Миксер 1-но вальный тип.    Опция: 2-х вальный или Планетарный.
Объем загрузки: 0,75 м3.

Объем выгрузки: 0,5 м3.

Двигатели миксера: 37 кВт, 1450 об / мин (EMTAŞ или эквивалентная марка - Турция)

Редуктор: Усиленный тип. (DİŞSAN или эквивалентная марка - Турция)

Нижняя и боковая внутренняя плита из износостойкого металла Ni Hard толщиной 12 мм, минимальная твердость 600 HBW;

Смесительные лезвия спирального (шнекового) типа, износостойкий металл.

Смешивающие и скребковое лезвия NI-HARD Чугун, твердость: 700 HBW

Гидравлический блок с ручным насосом для аварийного открытия разгрузочной двери; Все движущиеся части редукторов и подшипников постоянно смазываются масляной баней;

Верхняя крышка (500 мм) с двумя смотровыми люками и двумя открывающимися дверцами с широким доступом. Гидравлически управляемая стандартная разгрузочная дверь с тремя концевыми выключателями (открыто, полуоткрыто, закрыто). Закрытие осуществляется с помощью манометра на гидравлическом блоке питания;

Модульная инспекционная платформа с подъездной лестницей и поручнями. Смешивающие двигатели с изоляционными материалами класса H, класс защиты: IP55.

Гидравлический мотор Power Pack: Изоляционные материалы класса H, Степень защиты IP55,  Двигатель гидравлической системы: 2,2 кВт

В комплект входит автоматическая система смазки (LINCOLN или аналогичная - ГЕРМАНИЯ).

Подшипники: FAG или SKF (ГЕРМАНИЯ)

Внутренняя поверхность разгрузочного ковша покрыта анти-износостойким листовым металлом HARDOX 450 - 12 мм.



8  – Цементный весовой бункер:
Объем: 400 kг

Стальной корпус: St 37 – 4 мм

Выгрузка пневмо- цилиндром. (WAM Brand – ITALY)

Соединение с миксером гибкой трубой.

Тензодатчики, 3 шт., 1000 kг/кажд. (Brand : PULSE)

Вибратор: 1 шт., 0.18 kW, (Brand: OLI - ITALY), Model: 200/3



 Система взвешивания воды:

Весовой объем: 200 л.

Стальной корпус: St 37 – 4 mm, Оцинкован

Выгрузка пневмо-цилиндром. (WAM Brand – ITALY)

Тензодатчики, 3 шт., 1000 kг/кажд. (Brand : PULSE)



 9      – Система хим. добавки:

Объем емкости: 10 л.

Стальной корпус: St 37 – 4 mm, Оцинкован

Выгрузка пневмо-цилиндром. (WAM Brand – ITALY)

Тензодатчики, 1 шт., 100 kг. (Brand : PULSE)



10  – Пневмо-система:
Баллон сжатого воздуха: 300 л.

Brand : MARK (ATLAS – COPCO or equivalent)  USA

Тип компрессора: Поршневой компрессор с ременным приводом.

Мощность: 4 kW

Давление воздуха: 10 Bar



12-   Комната управления:

Размеры: 4000 (Д) * 2400 (Ш) * 2200 (В) mm.

Стены выполнены из сэндвич-панелей толщиной 40 мм. 9000 BTU.

Кондиционер.

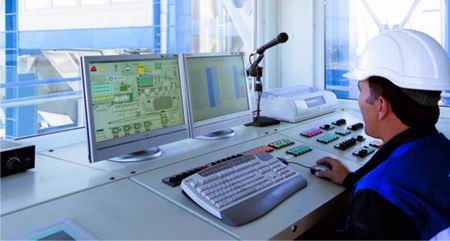

 Компьютерное управление:

Система автоматизации включает:

* Панель питания и переключатели

* Контрольные клеммы дозирования

* Автоматический блок управления

* Программное обеспечение

* Панель управления

* Компьютер, экран и плоттер (марка HP)

* Панель ПЛК (марка SIEMENS)

Электронными компонентами являются SIEMENS.



- Завод полностью автоматизирован и система контролируется на ПК.

- Система оснащена электроустановочными устройствами и датчиками Siemens. Удаленные станции с распределенными станциями ввода-вывода также являются частью автоматизации предприятия.

- Расширенные программы ПЛК и алгоритмы управления ошибками обеспечивают высокую чувствительность при взвешивании и дозировке даже при максимальной мощности.

MCC и панель команд построены для всех условий работы и оснащены электрическими защитными системами.

- Оператор может настроить все параметры, ввести данные и выполнить операции калибровки на сенсорном экране. Вся информация о процессе, производстве и сбое также видна и может быть распечатана оператором.

Оператор может выбирать между автоматическими или ручными операциями на дисплее. Цифровые индикаторы позволяют оператору отслеживать значения напряжения и тока на экране.

- Система обеспечивает подачу информации в реальном времени для оператора. Это обеспечивает быструю и безопасную подготовку к работе.

- Система, включает в себя программное обеспечение ПК SCADA, принтер, ИБП, позволяет оператору выполнять все функции управления, принимать отчеты, обнаруживать сбои и т. д. на экране ПК с поддержкой визуализации.

- Оператор может ввести большой объем заявок, ввести всю информацию о клиенте и отгрузке в систему, где производственная информация хранится в течение одного года.

- Удаленное обслуживание возможно через Интернет.



13-    Цементный силос (Опция)
Type : Внешний и вертикальный, Болтовой или сварной. Объем: 60 T (Или другой).

Материал и толщина конуса: St 37 - 6 mm мм Материал и толщина листового материала корпуса : St 37 – 4-5-6 mm

Материал и толщина крыши: St 37 – 4- mm

Труба подачи: Ø 114 mm

Закрытая лестница.

Крыша окружена парапетами в соответствии с нормами СЕ.

Основной корпус усилен стальным профилем NPU.

 В случае типа с болтовым креплением 2 шт.

Силоса могут перевозиться 1 шт. Грузовым автомобилем или контейнером.



14-  Шнек (Опция)
Размер: Ø 219 x 8.000 mm

Мотор: 9 kW

Brand : WAM (Italy)



15-   Фильтр силоса (Опция)
Площадь фильтрации: 24.5 m2

3 электромагн. Клапана с пнево-очисткой.

Подача воздуха 4,5 Nmc/h

Brand : WAM (Italy)

Он полностью реализуется с AISI 304 (исключена пластина элемента)

с фланцевым корпусом фильтра для крепления к силосу с набором из 24 болтов.

 КЛАПАН БЕЗОПАСНОСТИ, ИНДИКАТОРЫ УРОВНЯ, АКСЕССУАРЫ    (Опция)

Предохранительный клапан

Индикаторы уровня: 2 шт., Для максимального и минимального уровней.

Двустворчатый клапан. Насадки.

Brand : WAM (Italy)



Комплектация завода Polygonmach Stationary 60:

Бункеры инертных материалов 4* 15 м3
Бункер взвешивания инертных 0,5 м3
Конвейер весовой 600 мм* 12000 мм.
1- вальный миксер 0,5 м3.
Цементная емкость 400 кг.
Водяная емкость 200 л.
Система хим. добавки 10 л.
Компьютер управления.
Воздушный компрессор.


Гарантия 24 мес.
