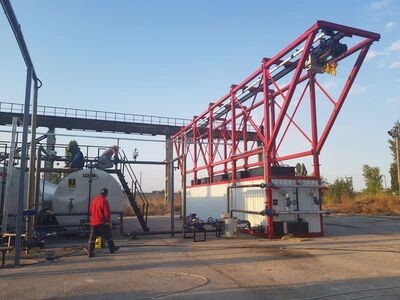

Устаткування для плавлення бітуму з біг-бег потужність до 10 т/год, Вafalt, Туреччина

Устаткування для плавлення бітуму з біг-бег потужність до 10 т/год.



За потреби це обладнання може переміщатися в інше місце.

Всі блоки за розмірами розміщуються на стандартній фурі.



Технічні характеристики комплексної установки:



Нагрівач термомастила для системи - SET BİTÜMEN HEATİNG FACİLİTY (1 шт. Плавильна система BIG BAG продуктивністю 4-10 тонн/год, нагрівач для бітуму 1 шт. 1 500 000 ккал/год BAFALT THERMAL OIL HEATER ,0 автоматизації, представлені для вашої інформації.



- Установка Біг-Бег, нагрівач термомастила, плавильна піч бітуму в Біг-Бег, насосна група з трубопроводами та датчиками з'єднана в один комплекс, блок комп'ютерного керування всім заводом.



- Продуктивність: 4-10 Т/год.

- (Продуктивність: Плавка бітуму в біг-бегах варіюється в залежності від температури зовнішнього повітря.)

- Довжина. 12000 мм

- Довжина об'єкта 18000 мм

- Висота 2.300 мм

- Ширина... 2.350 мм

- Корпус виготовлений із листового металу ST-37 товщиною 6 мм.



- Усього 150 м2 змійникової труби виготовлений з 2-дюймової сталевої труби P235GHTC, вставленої в резервуар.

- Розподіл здійснюється у внутрішній змійовик через впускні отвори з 4-дюймовою колекторною трубою.

- Завдяки 3 великим кришкам бітумні біг-беги можна легко розмістити за допомогою 2 кранів.

- Ручна поплавцева система та індикатор температури.

- Встановлено 2*3-дюймові насоси для перекачування бітуму та 1*1-дюймовий насос із сорочкою.

- Доступні бітумні клапани та необхідні з'єднувальні матеріали.

- Встановлено два 2-тонні монорейкові крани. І він виготовлений відповідно до необхідних кранових містків і платформи.

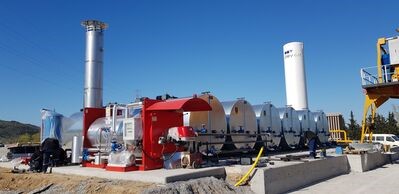

Нагрівач термомастила BAFALT BKYK-1500 для розігріву, паливо – дизельне (опція – газ, 2-х паливна дизель/газ)

Потужністю 1500000 ккал/год



Технічні характеристики термомасляного нагрівача:

ВИРОБНИЦТВО КОТЛА І МАТЕРІАЛ - Труби циркуляції гарячої олії котла, SERPANTINE 2,5'' сталева труба тягнута (P235GH + TC1) Внутрішній колектор.
Листи корпусу котла мають якість ST37 відповідно до DIN 17155. Точка кипіння 8 мм.

Опція – паливний бак 30 м3 із системою подачі рідкого палива

ІЗОЛЯЦІЯ….: Корпус котла буде покритий мінеральною ватою товщина 100 мм, а потім ізольований оцинкованим листом товщиною 0,70 мм.
РОЗШИРЮВАЛЬНИЙ БАК IMBISAD ..: Газ, який утворюватиметься в маслі-теплоносії, що існує в розширювальному баку через тепло, буде випущений в атмосферу.
Щоб запобігти можливої ​​корозії в гарячій олії, розширювальний бачок повинен мати таку конструкцію, яка не буде постійно контактувати з відкритим повітрям.



Розширювальна вежа.

Пристрій автоматичного управління: На додаток до необхідних засобів управління для повністю автоматичної роботи котла та пальника, управління високим і низьким тиском проти зниження або підвищення температури та системи регулювання температури та тиску, пристрої управління, у термінах якості та кількості, є 2 термостатичні регулятори, 2 пристрої контролю високого та низького тиску та звуковий пристрій попередження, щоб гарантувати, що об'єкт працює в



Насос термомастила та його характеристики:

Бренд : STANDARD SKY 80/200,

Електричний блок пальника

Паливо: Дизель.

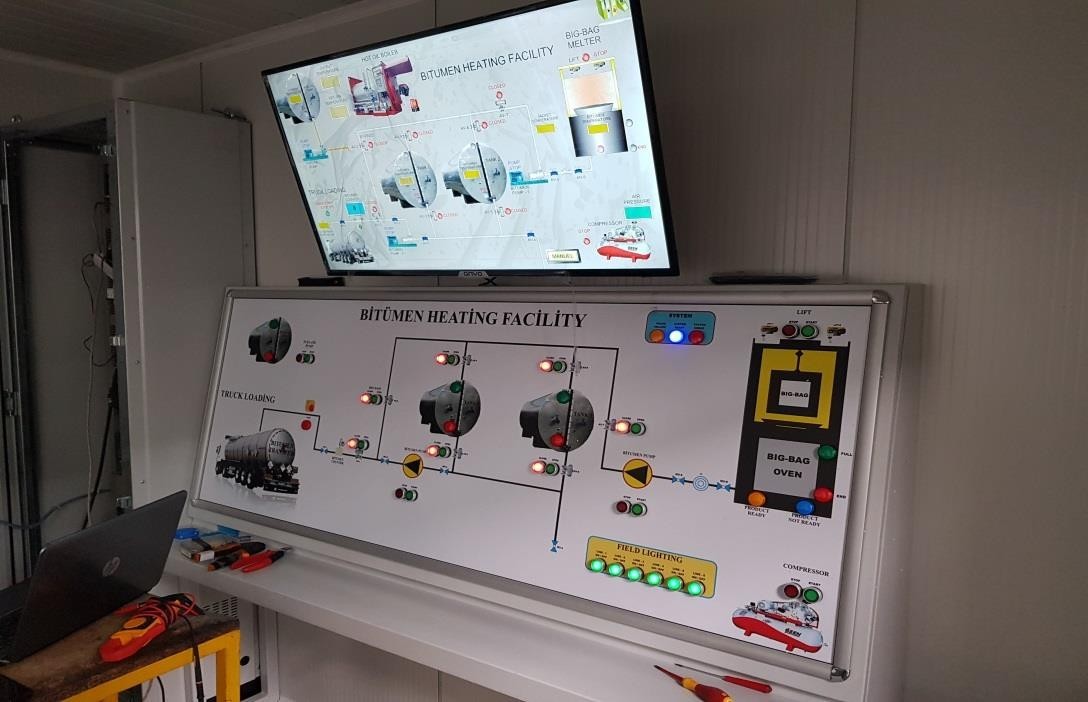

Панель автоматичного керування BAFALT ELECTRIC.

У нашій системі температура термомастила може бути рахована в цифровому вигляді і може бути встановлена ​​одночасно. Для цього в панелі використовується пристрій ELİMKO-2000. Можна помітити, що всі насоси, пальник, реле протоки, PT-100 та інше обладнання, що працює в системі, працюють із запобіжними сигналами. У нас також є сигнальні та сигнальні лампи. Таким чином, можливі нещасні випадки запобігають за рахунок автоматичного відключення системи у разі будь-якої несправності.



- Продуктивність: 4-10 ТОНН/ГОДИНА. - (Місткість бітумного біг-бегу варіюватиметься залежно від сезонних умов.

Потужність Максимальна-при роботі в літній сезон.

При температурі повітря менше +8 0С потужність падає, що пов'язано зі зміною стану бітуму більш тверде, для плавки потрібно більше часу.

Довжина 12000 мм
Висота 2300 мм
Ширина 2350 мм
Корпус виготовлений із листів СТ-37 товщиною 6 мм.
Змієподібна труба загальною площею 150 м2 буде прокладена в резервуарі із тягнутої сталевої труби P235GHTC діаметром 2 дюйми.
Змієподібні вхідні та вихідні отвори будуть виведені з резервуара, до горловин таких труб будуть приварені необхідні сполучні фланці.
5 кришок для біг-бегів розміщені на аркуші даху, досить великому для того, щоб матеріали можна було легко помістити всередину резервуару.
Буде зроблена ручна система поплавця і буде індикатор тепла.

Там буде дві частини 3-дюймового бітумного насоса.

Встановлено бітумні клапани та необхідні фітингові матеріали.

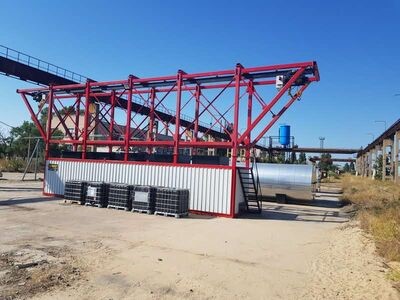

Кранова система для мішків Біг-Бег

- Тоннаж становитиме 2 тонни.

- Сталевий канат буде завдовжки 8 метрів.

- Напрямок руху 4 (вниз-вгору)

- Головний двигун 2.2 кВт/1000*д/дв.

- Швидкість підйому 8 мт/хв.

- Робочий двигун 0,37 кВт/1400 об/хв.

- Робоча швидкість 12 мт/хв.

- Редуктор термооброблений зубчастої групи.

- Гальмо магнітне.

- Канат сталевий 10 мм Канат Нуфлекс.

- Дистанційне керування.

- Інвертор із драйвером.



Платформа

- Знімна модульна система кріпиться болтами.

- Будуть побудовані сходи виходу з платформи.

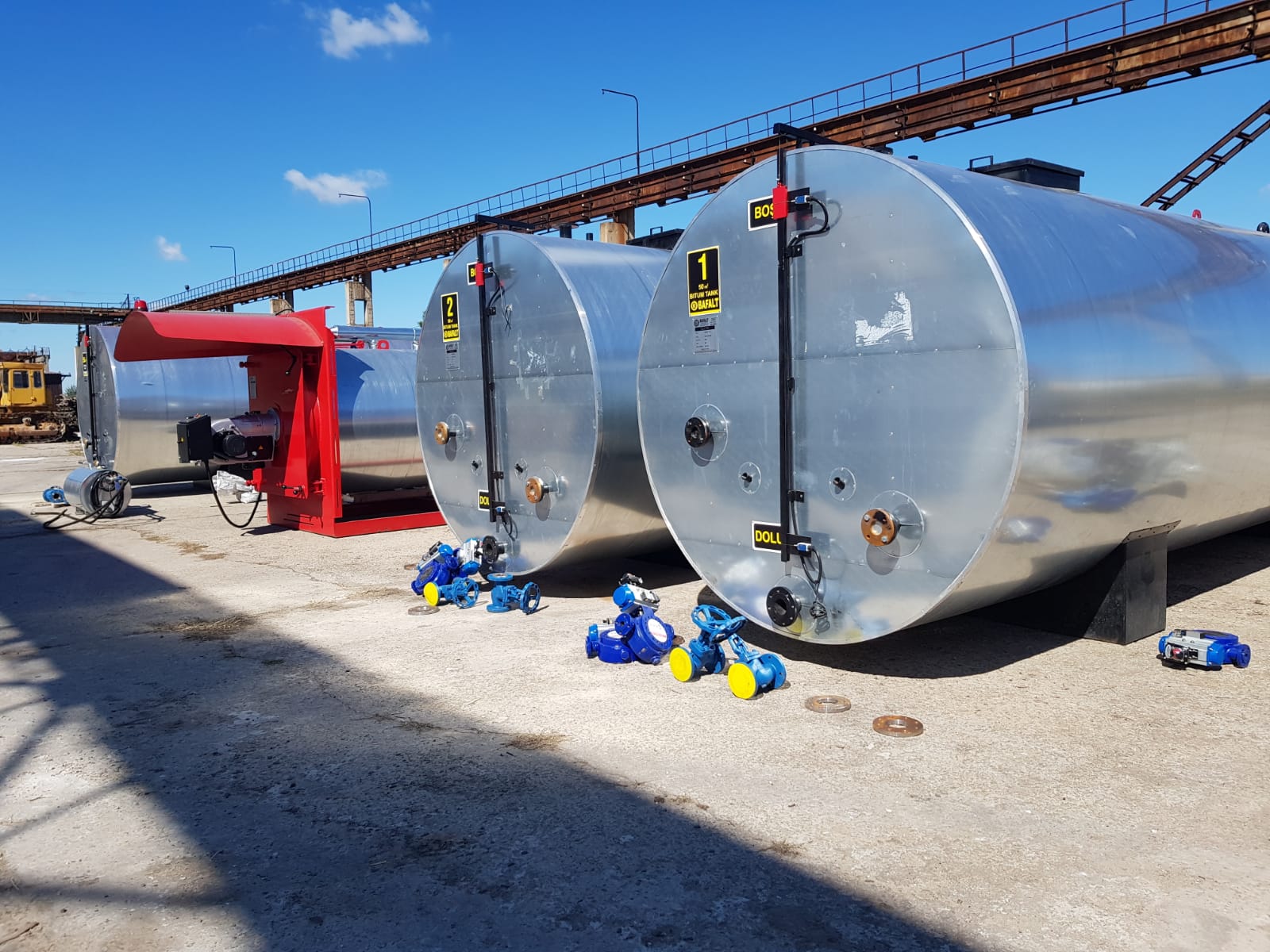

Технічні характеристики горизонтального бітумного резервуара, об'єм 40 м3, нагрівання термоолією:

- Діаметр: 2100 мм, діаметр із ізоляцією: 2300 мм

- Довжина-12000 мм,

- листові матеріали, що використовуються при виготовленні резервуару, мають якість ST 37,

- Товщина листа 6 мм,

- Усі зварні шви дворядні всередині та зовні,

- Оцинкований лист 0,70 мм як ізоляційний лист,

- Кутові покриття ізоляції резервуару 2x20x40 мм Алюмінієвий куточок

- Ізоляційний матеріал - багаторядна мінеральна вата завтовшки 100 мм,

- на резервуарі встановлені входи та виходи для гарячої олії,

- на резервуарі 3-дюймові фланці для наповнення та зливу бітуму,

- На резервуарі встановлена ​​1 кришка люка (з ґратами).

- Бак, виготовлений з 2-дюймової безшовної сталевої труби змійовика (P235GHTC 2INC DRAW STEEL PIPE), матиме площу поверхні нагріву 45 м².

- фланці, що підходять для всіх виходів труб на баку, приварені,

- Бак виготовлений із корпусу з 3 ніжками.

- Все виготовлення бака та змійовика буде здійснюватися після контролю герметичності.
